DXF pronto para o corte.
Camadas de corte, dobra e cotas separadas. Abre no programa da sua máquina de plasma, laser ou CNC.
- CORTE
- DOBRA
- COTAS
- CONSTRUCAO
ZM UNFOLDPlanificação que fabrica.
Escolha a peça, digite as medidas e receba o molde pronto para traçar, cortar e dobrar.
Sem cartão de crédito · Windows, Mac e celular · Funciona sem internet
- 60 peças prontastransições, cones, curvas, calças, tampos e estruturas
- DXF para plasma e lasercorte, dobra e cotas em camadas separadas
- Molde 1:1 em folhas A4imprima, emende, cole na chapa e trace
- Funciona sem internetno escritório ou no meio do pátio

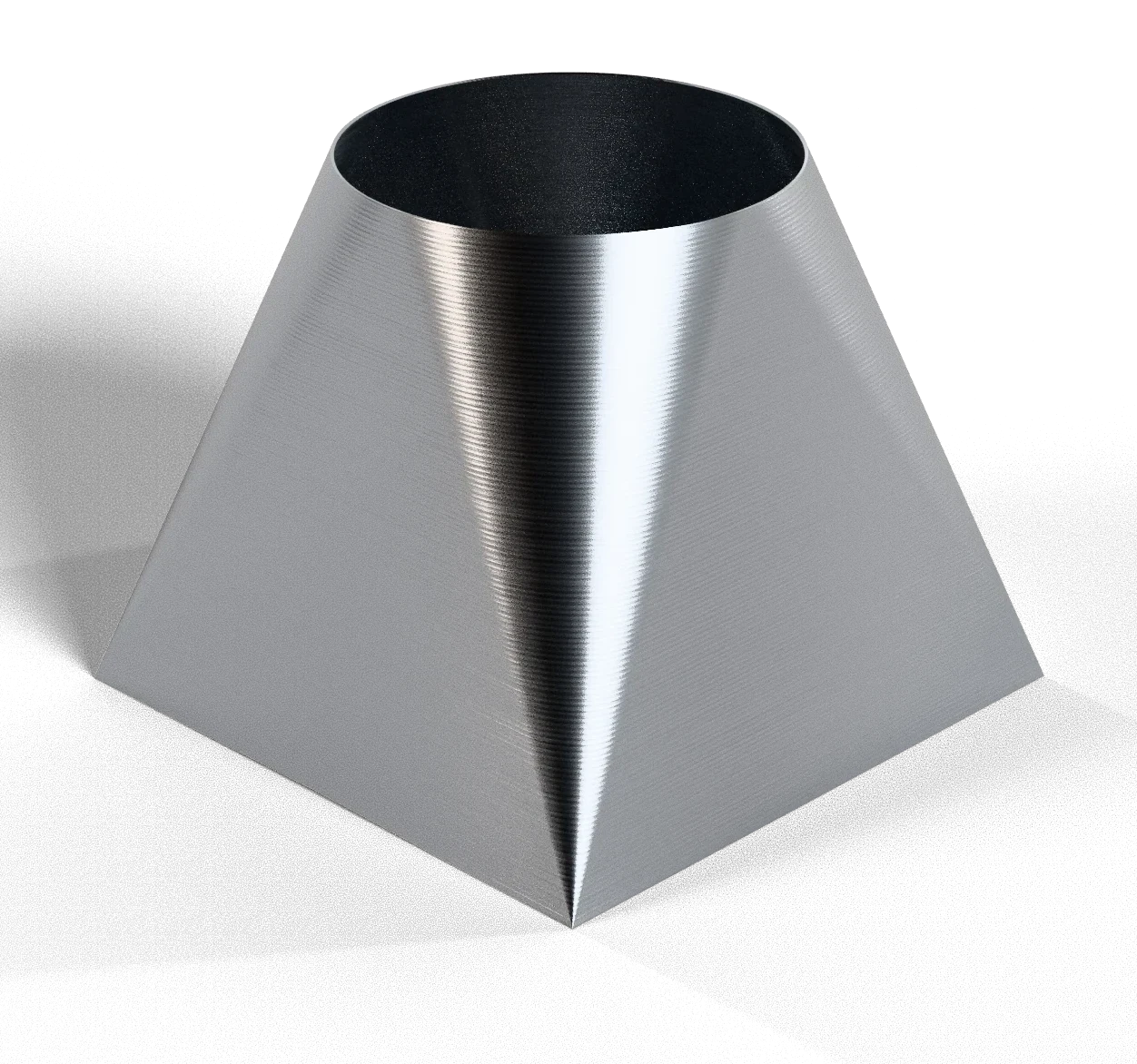

Do aço ao molde. Sem conta na mão.
A peça que você vai fabricar, e o molde que sai dela. Calculados juntos, conferidos juntos.
- Base 600 × 600
- Topo ⌀ 400
- Altura 500
- Inox AISI 304 #3 mm
- Perímetro confere

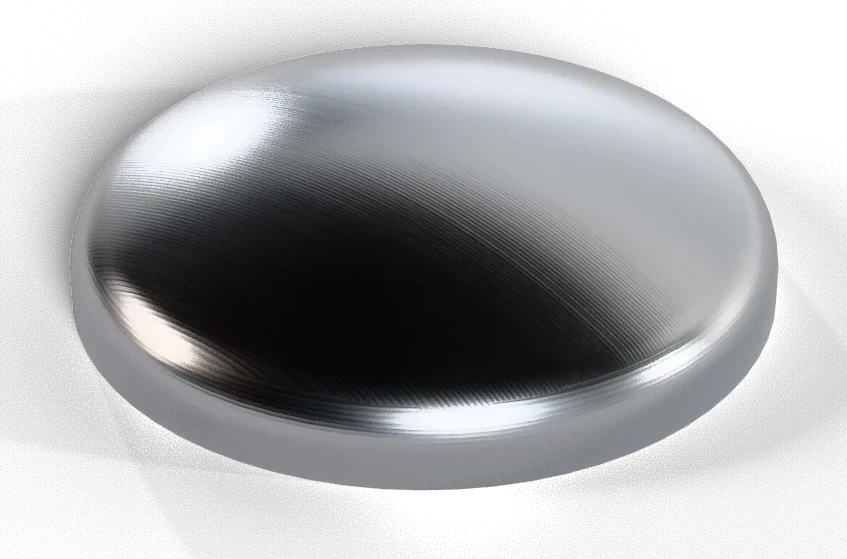

Toda peça que a caldeiraria faz.

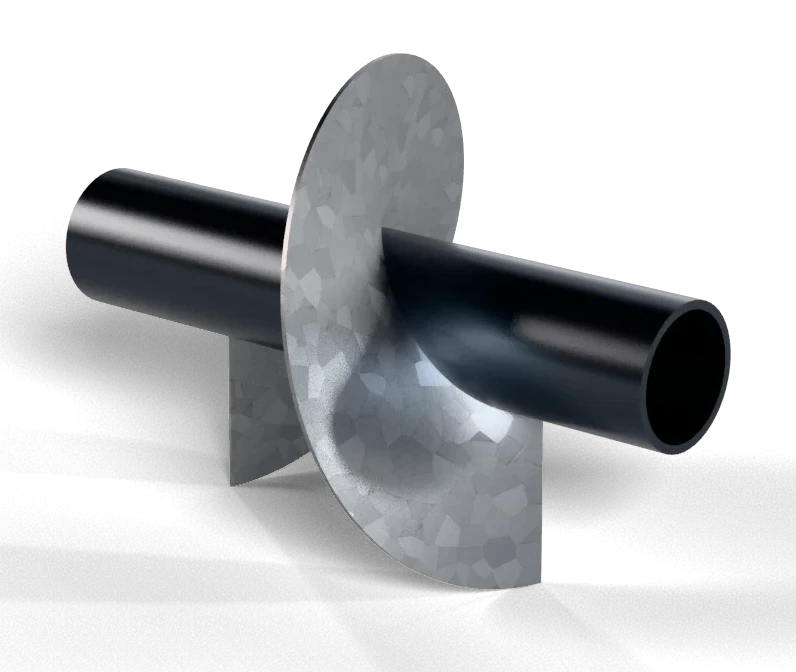

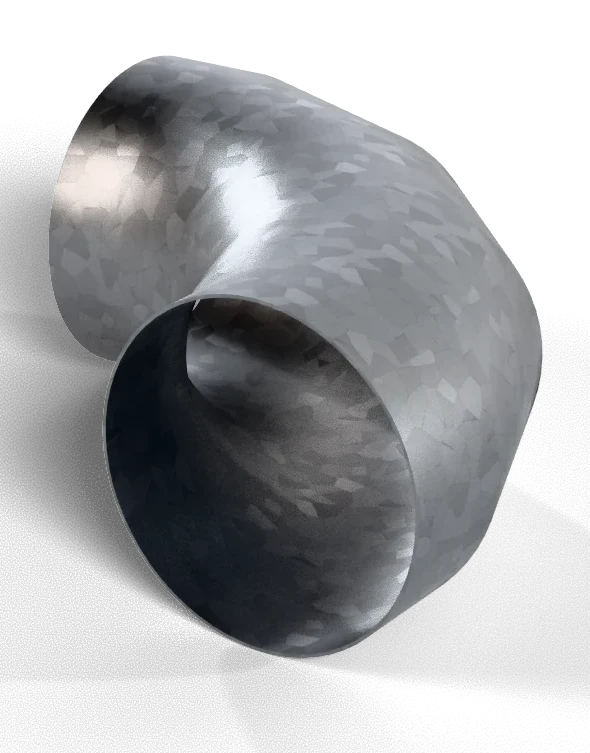

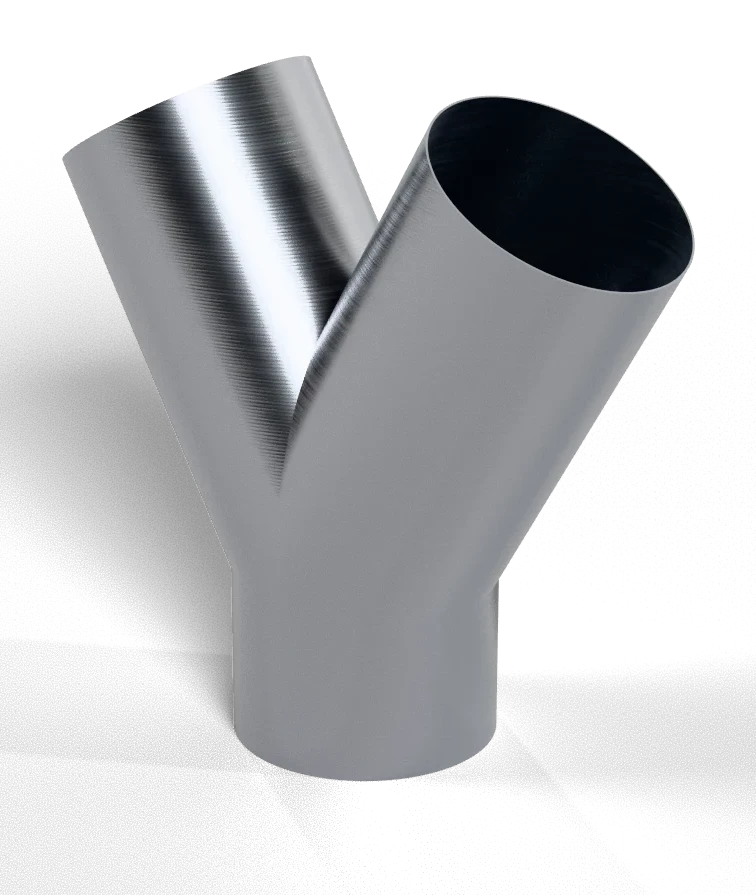

Transições, curvas, calças, derivações, tampos e helicoides. Estas imagens saíram do próprio ZM UNFOLD, com as medidas e o material de cada peça.
Traçado errado é chapa no lixo.
Conta de cabeça demora.
Uma transição quadrado para redondo pode levar a tarde inteira no compasso, no esquadro e no giz.
O erro só aparece na hora de soldar.
Aí já foram a chapa, o disco de corte e as horas de serviço. E o prazo do cliente.
Programa antigo ninguém entende.
Tela cheia de menu, só roda num computador, e o único que sabe usar está de férias.
Do pedido ao molde em três passos.
1
Escolha a peça.

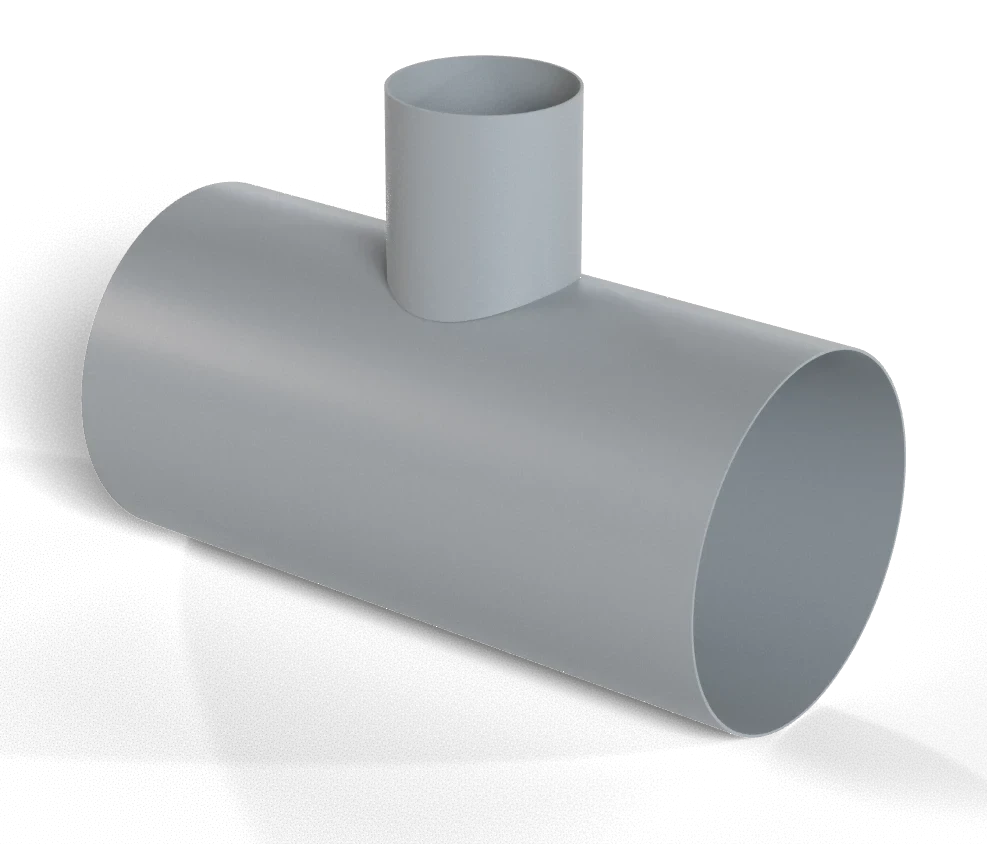

Busque pelo nome que você já usa: boca de lobo, calça, curva em gomos, moega.
2
Digite as medidas.
Em milímetro ou polegada. A peça aparece em 3D enquanto você digita.
3
Corte.
Exporte o DXF para a máquina, imprima o molde em tamanho real ou gere o desenho técnico.
As peças que a caldeiraria faz todo dia.
60 peças prontas, das transições às escadas. Cada desenho abaixo foi calculado pelo próprio ZM UNFOLD, com as medidas padrão de cada peça.
Quadrado para redondo
Transições
- Base: lado X
- 600
- Base: lado Y
- 600
- Topo: diâmetro
- 400
Redondo para quadrado
Transições
- Base: diâmetro
- 600
- Topo: lado X
- 400
- Topo: lado Y
- 400
Redondo para redondo
Transições
- Base: diâmetro
- 600
- Topo: diâmetro
- 300
- Altura
- 400

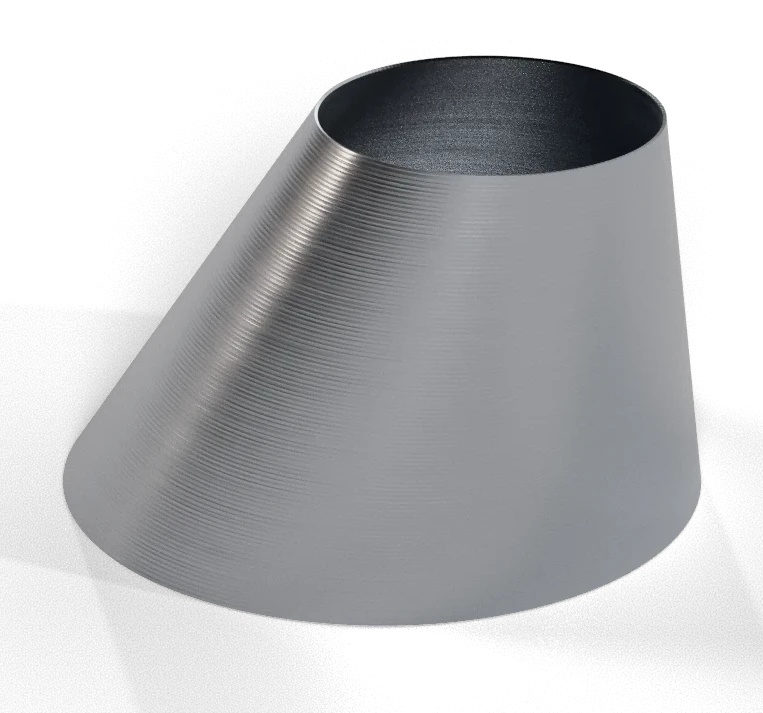

Redução excêntrica (reta de um lado)
Cones
- Base: diâmetro
- 600
- Topo: diâmetro
- 300
- Altura
- 400
Cilindro oblíquo
Cilindros e tubos
- Diâmetro
- 300
- Altura
- 500
- Inclinação
- 20
Retângulo para retângulo
Transições
- Base: lado X
- 800
- Base: lado Y
- 600
- Topo: lado X
- 300
Pirâmide / tronco de pirâmide
Transições
- Base: lado X
- 600
- Base: lado Y
- 600
- Topo: lado X
- 0
Duto retangular reto
Dutos retangulares
- Largura
- 500
- Altura do duto
- 300
- Comprimento
- 1.000
Desvio de duto retangular
Dutos retangulares
- Entrada: largura
- 500
- Entrada: altura
- 300
- Saída: largura
- 500
Oblongo para redondo
Transições
- Base: comprimento
- 800
- Base: largura
- 400
- Topo: diâmetro
- 400
Oblongo para oblongo
Transições
- Base: comprimento
- 900
- Base: largura
- 400
- Topo: comprimento
- 600
Oblongo para retângulo
Transições
- Base: comprimento
- 800
- Base: largura
- 400
- Topo: lado X
- 500
Experimente agora. É o programa calculando.
Mude as medidas e veja o molde, a peça e as verificações mudarem junto. Sem cadastro.
Quadrado para redondo
- Chapa para o molde
- 1.922 × 814 mm
- Área do molde
- 0,947 m²
- Peso em aço carbono
- 22,3 kg
- Área do molde igual à área da peça 0,9469 m² no molde · 0,9469 m² na peça
- Perímetro da base no molde 2.400,00 mm · ideal 2.400,00 mm · diferença 0,00 mm
- Perímetro do topo no molde 1.256,61 mm · ideal 1.256,64 mm · diferença -0,02 mm

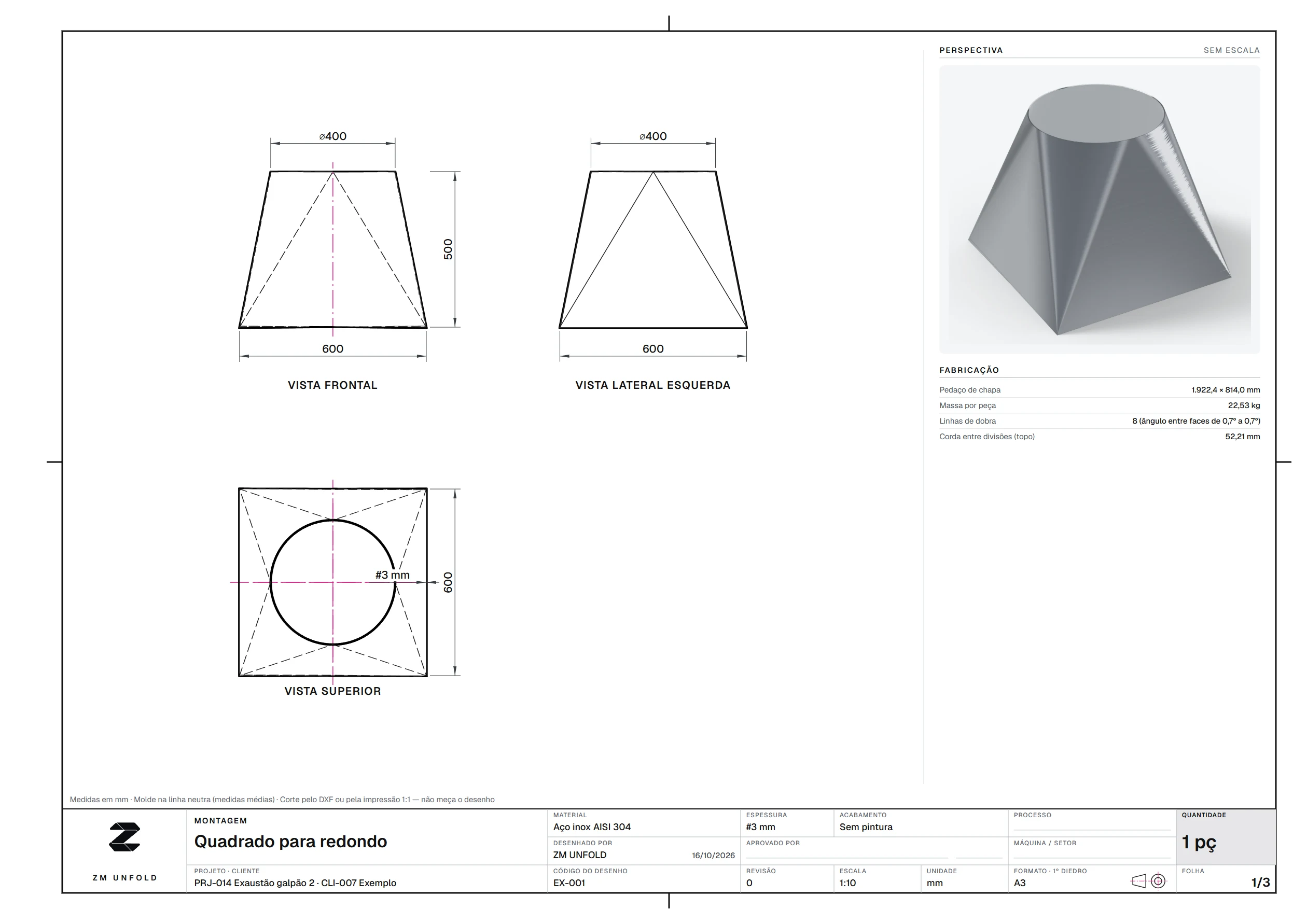

O desenho técnico que sai do programa.
Folha A3 ou A4 no padrão ABNT, com carimbo, vistas cotadas, planificação e traçagem. Esta é a folha de verdade, gerada pelo ZM UNFOLD.
Vistas frontal, lateral e superior cotadas no 1º diedro, perspectiva e quadro de fabricação.
Mostre a peça pronta antes de cortar.
Vista 3D realista com o material e a pintura do cliente. Boa para aprovar o orçamento na primeira conversa.

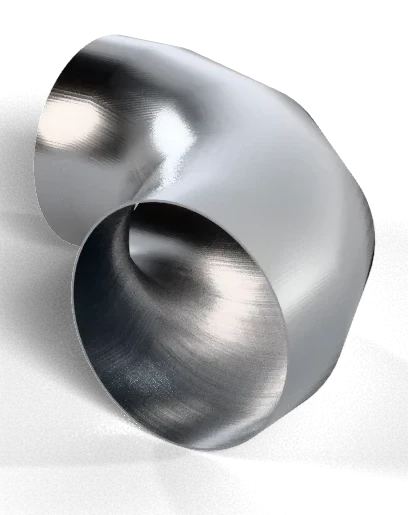

Inox escovadoAISI 304

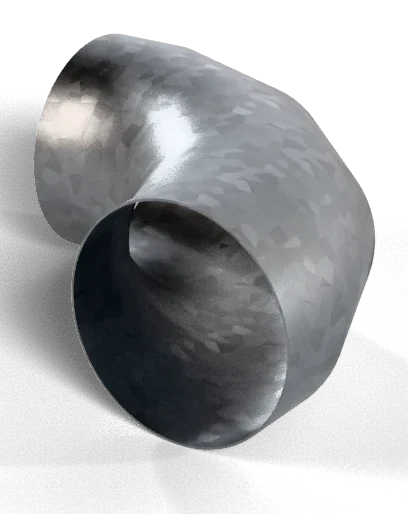

Galvanizadoflor de zinco

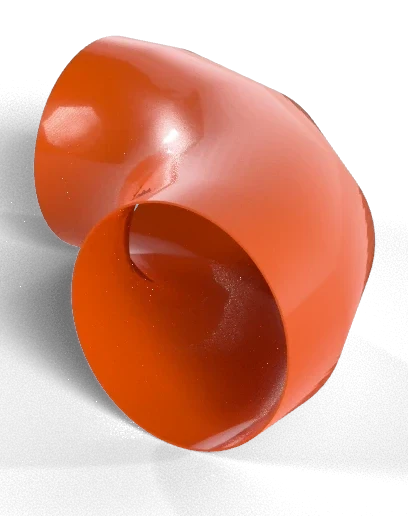

Laranja segurançaRAL 2009 brilhante

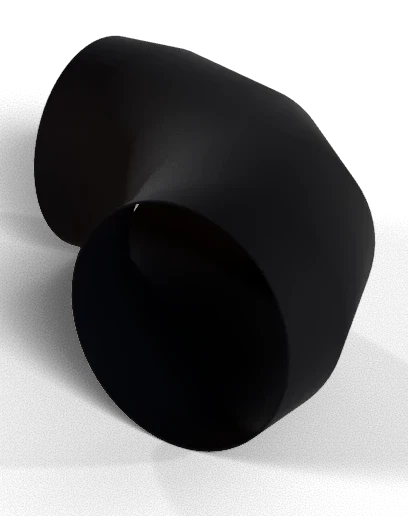

Preto foscoRAL 9005

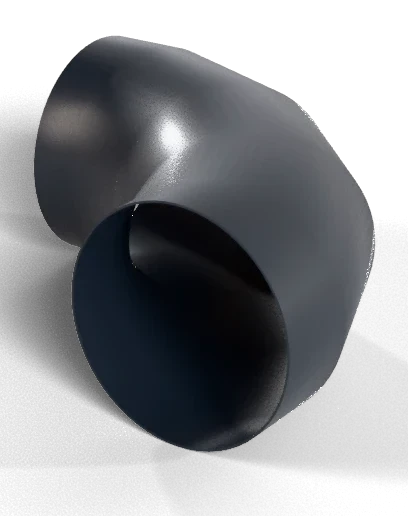

Cor ZM UNFOLDpintura da marca
Não é só o desenho. É tudo o que a oficina precisa para fabricar.
Molde em tamanho real.
Impresso em folhas A4 comuns, com marcas para emendar. Cole na chapa e trace. Aqui, o molde de 1.922 × 814 mm em 30 folhas.

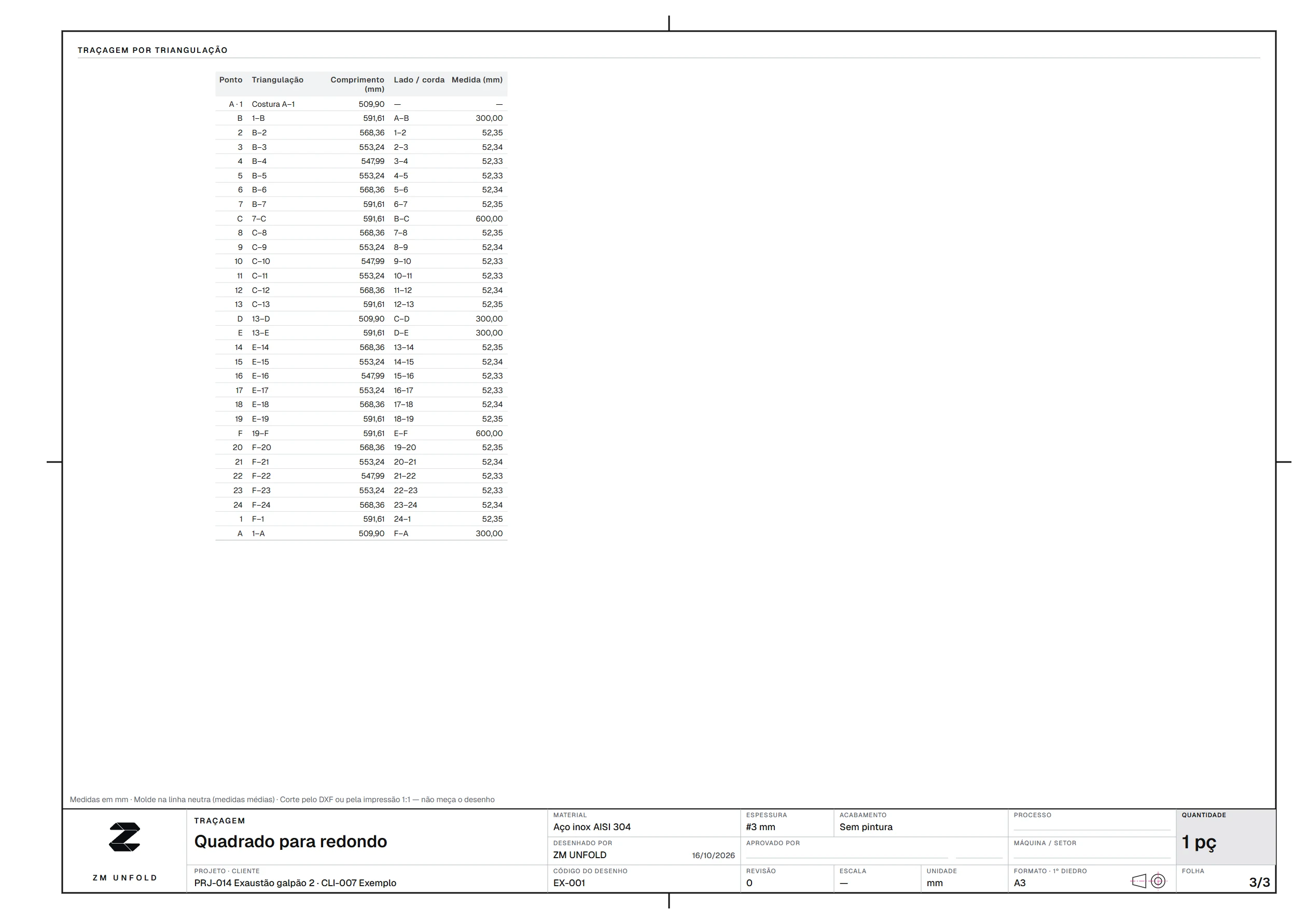

Tabela de traçagem.
Cada linha da triangulação com o comprimento em verdadeira grandeza, para traçar com régua e esquadro.
| Ponto | Triangulação | Comprimento (mm) |
|---|---|---|
| A · 1 | Costura A–1 | 509,90 |
| B | 1–B | 591,61 |
| 2 | B–2 | 568,36 |
| 3 | B–3 | 553,24 |
| 4 | B–4 | 547,99 |
| 5 | B–5 | 553,24 |
| 6 | B–6 | 568,36 |
Plano de corte e compra.
Quantas chapas comprar, o encaixe das peças, o peso e o custo. Aqui, 3 moldes de curva em gomos numa chapa de 1200 × 3000.
Você não precisa confiar. Pode conferir.
Cada molde vem com a verificação na tela. O cálculo usa 288 divisões em cada boca redonda e segue o método de superfície desenvolvível, o mesmo da traçagem por triangulação.
Ficou na dúvida? Imprima em 1:1, recorte em papel e monte antes de cortar o aço.
Área do molde igual à área da peça
0,9469 m² no molde · 0,9469 m² na peça
Perímetro da base no molde
2.400,00 mm · ideal 2.400,00 mm · diferença 0,00 mm
Perímetro do topo no molde
1.256,61 mm · ideal 1.256,64 mm · diferença -0,02 mm
Feito para a oficina, não para o escritório.
- Os nomes que você usa. Geratriz, gomo, boca, linha neutra, rabo de peixe.
- Letra grande, botões claros. Nada escondido em menu.
- Abre direto na galeria de peças. Sem curso, sem manual de 300 páginas.
- Funciona sem internet, no meio do pátio.
- Guarda por cliente e projeto. Achou o pedido do ano passado, abriu, mudou a medida.

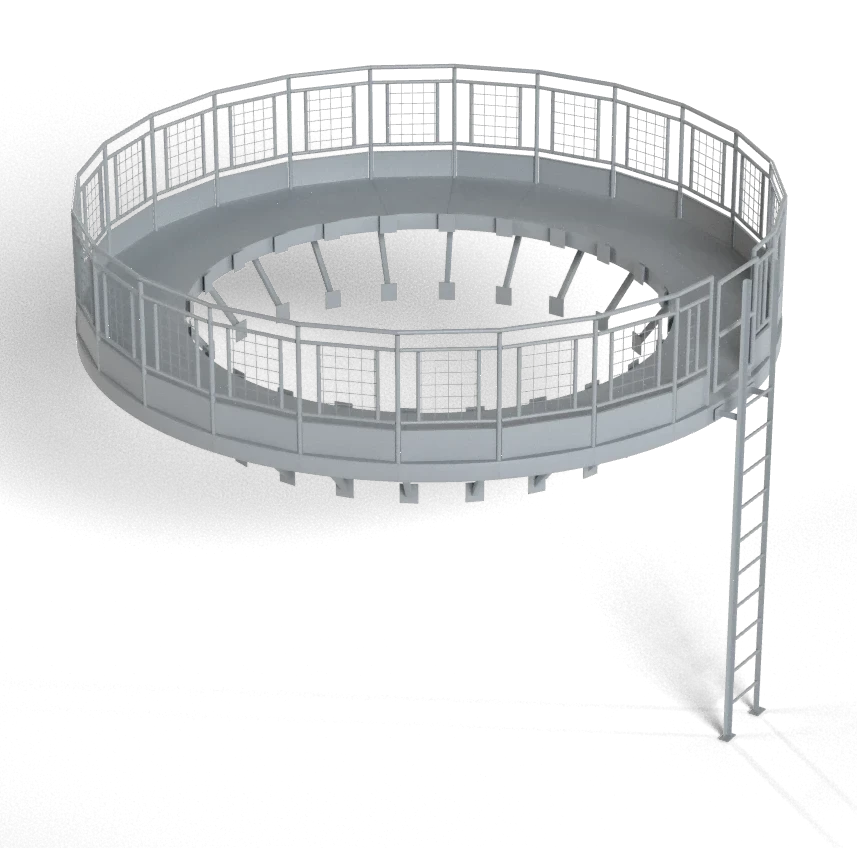

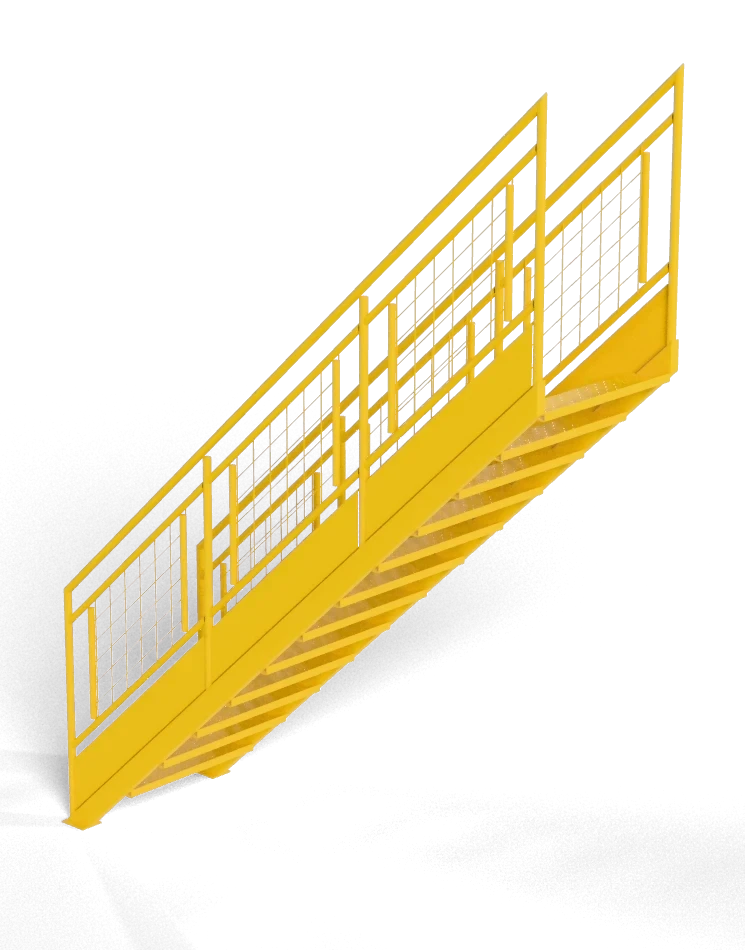

Escada, guarda-corpo e plataforma com lista de corte pronta.
O programa dá o comprimento de corte, o ângulo das pontas, as chapas de base e o aproveitamento das barras de 6 m.
No computador do escritório e no celular da oficina.
- Windows
- Mac
- Android
- iPhone
Sua biblioteca de peças acompanha você. A assinatura vale para 1 computador e 1 celular.
Por que trocar.
| Critério | Traçar na mão | Programa antigo | ZM UNFOLD |
|---|---|---|---|
| Tempo para uma transição | horas | depende de quem sabe usar | minutos |
| Peça em 3D para conferir | não | raramente | enquanto você digita |
| DXF para corte | não | sim | com camadas |
| Molde 1:1 impresso | não | às vezes | em folhas A4 |
| No celular | não | não | Android e iPhone |
| Preço | — | licença cara, sob consulta | no site, por mês |
Um plano. Tudo liberado. Preço no site.
Sem licença cara paga de uma vez e sem orçamento sob consulta.
ZM UNFOLD
Tudo liberado. Um plano só.
R$3.970/ano
Equivale a R$ 331 por mês. Pix ou cartão de crédito.
Teste sem cartão de crédito. Prefere ver funcionando antes? Agende uma demonstração de 20 minutos.
- Todas as 60 peças e as estruturas
- DXF para plasma, laser e CNC
- Desenho técnico ABNT com carimbo
- Molde em tamanho real nas folhas A4
- Tabela de traçagem, plano de corte e lista de material
- Vista 3D realista com material e cor RAL
- 1 computador (Windows ou Mac) e 1 celular
- Atualizações e peças novas sem custo extra
- Suporte em português pelo WhatsApp
Preço de fundador: R$ 297/mês, travado.
Para os 50 primeiros assinantes, enquanto a assinatura estiver ativa.
Quanto custa errar.
Uma chapa de 1200 × 3000 × 3 mm pesa cerca de 85 kg. Uma chapa perdida por erro de traçado custa mais que um mês de ZM UNFOLD. Em inox, custa vários.
Perguntas frequentes.
Preciso saber mexer em computador?
Não. Se você usa WhatsApp, usa o ZM UNFOLD: escolhe a peça, digita as medidas e o molde aparece.
Funciona sem internet?
Sim. A internet só é usada para ativar, renovar a licença e guardar a cópia da sua biblioteca.
Serve para a minha máquina de corte?
O DXF sai com as camadas de corte, dobra e cotas separadas e abre em qualquer programa de plasma, laser ou CNC que aceite DXF.
E se eu não tenho máquina de corte?
Imprima o molde em tamanho real nas folhas A4, emende, cole na chapa e trace. Ou use a tabela de traçagem com régua e esquadro.
Em quantos aparelhos posso usar?
Um computador (Windows ou Mac) e um celular. Trocou de computador? Desative o antigo em Minha conta e ative o novo.
Como pago?
Pix ou cartão de crédito, com cobrança automática todo mês, ou uma vez por ano no plano anual.
Tem fidelidade?
No mensal, não: cancele quando quiser em Minha conta e o acesso vai até o fim do período pago. O anual vale por 12 meses.
O que acontece se o pagamento falhar?
Você continua usando por mais 3 dias para regularizar. Seus desenhos não se perdem.
Meus desenhos ficam onde?
No seu aparelho e, com a assinatura, numa cópia em servidor no Brasil. Você pode baixar tudo quando quiser.
Tem a peça que eu preciso?
Veja a galeria acima. Não achou? Fale com a gente no WhatsApp: a lista de peças cresce a cada atualização.
Faça o próximo molde no ZM UNFOLD.
14 dias grátis, sem cartão. Se não servir para a sua oficina, é só não assinar.
